Допечатная подготовка макетов в типографию. Часть 1

I. ВЫЛЕТЫ, ОТСТУПЫ, БИГИ

Крайне важными характеристиками абсолютно любого макета, в какой бы программе он не был создан, являются понятия вылета и отступа. В макете обычно присутствуют элементы изображения (фон, фото, декоративные изобразительные элементы и пр.) которые доходят до его обрезного края. Из-за того, что в процессе резки отпечатанного изображения неминуемы некоторые отклонения ножа (+-0,5 мм практически всегда, а порой и больше чем 1мм), то результат этого отклонения - появление тонкой белой линии на краю запечатанного листа, которая не планировалась и которая может испортить впечатление от готового изделия. К сожалению, этот производственный момент неустраним. Решением, помогающим избежать его отрицательного влияния на конечный вид отпечатанного и обрезанного изделия, стало понятие вылета – т.е. некоторой величины, на которую в макете необходимо вынести за обрезной край все те элементы, которые по замыслу автора доходят до него. К примеру, если мы имеем макет визитки 90х50мм, то необходимо задать ей еще один внешний контур (пунктир на рис.1.1)

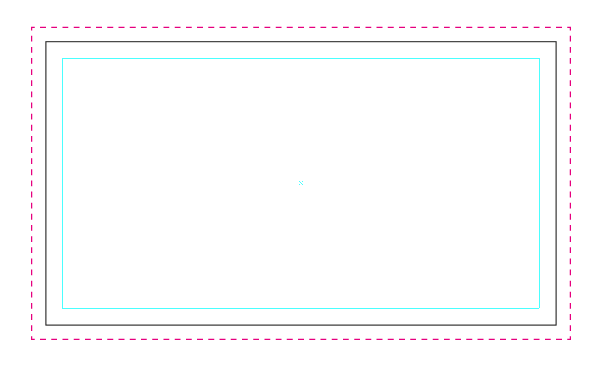

Рисунок 1.1

Мы просим делать вылет 2,5мм с каждой стороны, таким образом, размер внешнего контура для вылетов составит 95 х 55 мм. Все, что по замыслу автора, должно в макете доходить до края визитки, необходимо вынести за него, до вылетного края (пунктира) – фон, плашки, фото.

Вторая, не менее важная вещь, чем вылет — это отступ. Под отступом понимают ту минимальную величину, на которую должны отстоять от обрезного края изделия все значимые элементы макета – текст, логотип, фотографии и пр. Несоблюдение этого параметра может привести к тому, что они в силу вышеупомянутого гуляния ножа окажутся слишком близко к краю реза или даже частично зарезаться. Во избежание этого мы просим устанавливать в макете внутренний контур отступа, задав по 4мм от каждого края вглубь ( в визитке 90 х 50 он таким образом, получится 84х44мм - голубой контур на рис.1.1)

Итак, на рис. 1.2 мы можем видеть, как выглядит правильно сделанный макет визитки. Фон выведен за обрезной край, до вылетного контура, оранжевая плашка – та часть элемента дизайна, что доходит до края, также выведена на вылет. Остальные части изображения расположены в поле, заданном контуром отступа (голубой контур) не выходя из него.

Рисунок 1.2

Рисунок 1.3 помогает наглядно увидеть, как выглядит макет, неприемлемый для печати — значимые элементы выходят за отступ, а тем, что доходят до обрезного края, не задан отступ.

Рисунок 1.3

Рисунок 1.4 показывает тот вариант, при котором макет еще принимается в типографию без замечаний – когда значимые элементы вплотную подходят к допустимому значению отступа, но все же не нарушают его.

Рисунок 1.4

Тот же самый принцип повторяется при создании макетов более крупного размера — флаеров, буклетов, лифлетов. На рисунке 1.5 изображено создание основы для флаера 100х150 мм — у него, соответственно, вылетной контур (пунктир) будет 105х155 мм, а контур внутреннего отступа (голубой) — 94х144 мм.

Рисунок 1.5

Соответственно, на рисунках 1.6 и 1.7 показано, как выглядит правильное расположение элементов изображения на флаере — фотографии либо имеют отступ (6), либо выходят на вылет (7).

Рисунок 1.6Рисунок 1.7

Рисунок 1.8 так же наглядно показывает, как не должно быть.

Рисунок 1.8

Чуть сложнее ситуация, когда макет предусматривает сгиб после печати, один (буклет) или 2 и больше (лифлет). Помимо все тех же требований к соблюдению вылетов и отступов прибавляется понятие внутреннего бига (линии, обозначающей будущий сгиб изделия) и, соответственно, необходимо соблюсти отступы от этих бигов, если мы не хотим, чтоб сгиб пришелся на текст или важное изображение (логотип или фото) что неминуемо испортит вид изделия. Для лучшей наглядности рассмотрим схему наиболее распространенного лифлета размера А4 (210х297 мм) с двумя внутренними бигами. В макете необходимо задать размеры полос для внешней стороны 97-100-100мм, для внутренней наоборот – 100-100-97 мм. Т.е. после сгиба отпечатанного лифлета лицо будет шириной 100м а внутренняя часть – 97 мм. Это необходимо, чтоб лифлет не топорщился при сгибании, что выглядит некрасиво, поэтому внутреннюю чать делаем короче по ширине. На рисунках 1.9-1.10 можно видеть, как выглядит лифлет, сделанный с учетом типографских требований – он имеет правильно заданные внутренние биги, вылеты, отступы и элементы изображения на обеих сторонах лифлета имеют отступ от внутренних бигов. Его величина может колебаться, но желательно делать отступ от внутреннего бига не менее 5-7мм.

Рисунок 1.9

Рисунок 1.10

На рисунках 1.11-1.12 мы видим пример лифлета, сделанного неправильно, без соблюдений необходимых требований.

Рисунок 1.11

Рисунок 1.12
