Плоттерная резка

ОБЩИЕ ТРЕБОВАНИЯ К МАКЕТАМ

Предпочтительные форматы – eps, ai, pdf.
Обязательное требование ко всем файлам, независимо от формата – наличие векторного объекта, обозначающего контур реза для плоттера. Он должен располагаться в отдельном слое, лежащем НАД изображением. Этот слой не должен содержать ничего, кроме этого контура. Еще раз (важно!)– это должен быть именно векторный объект «контур» (Stroke), а не «заливка» (Fill)! Плоттер не считает его, если это заливка!

Все элементы изображения, если они не идут навылет, должны иметь отступ от контура реза 2-3мм (в случаях, когда это расстояние должно быть еще меньше, это следует проговорить с менеджером при приемке макета, чтоб он смог проконсультироваться с дизайнером и резчиком).

Плоттер может не только резать, но и биговать. Объекты для биговки должны быть также векторными контурами (Stroke). Чтоб не спутать их с контурами реза, их следует окрашивать их в разные цвета (напри-мер, контуры для реза – красный, контуры для бига – зеленый).

Поля печати и поля резки для плоттера Graphtec:

Лист 470x320 (бумага-самоклейка) — поле для печати 410х280, поле для резки 390х260
Лист 485x330 (бумага-самоклейка) — поле для печати 420х290, поле для резки 400х270
Лист 450x320 (пленка) — поле для печати 390х270, поле для резки 360х250

Поля печати и поля резки для плоттера iECHO:

Лист 466x320 (бумага мелованная) — поле для печати 420х285, поле для резки 410х275
Лист 470x320 (бумага-самоклейка) — поле для печати 430х280, поле для резки 420х270
Лист 485x330 (бумага-самоклейка) — поле для печати 450х300, поле для резки 440х290
Лист 450x320 (пленка) — поле для печати 410х285, поле для резки 400х275

МАКЕТ БЕЗ ФОНА

Итак, мы подготавливаем наш макет для плоттерной резки. Начнем с простого примера. Допустим, у нас есть круглая наклейка — рис. 1.

Она белая или прозрачная (будет вырезаться на бумаге, самоклейке или пленке). Тот круглый контур, который мы сделали, когда созда-вали ее, послужит контуром для плоттера. Все что от него требуется — чтоб он был именно контурным векторным объектом (Stroke), а не объектом — заливкой (Fill) (рис. 2).

Цвет и толщина контура непринципиальны. Все элементы изображения, которые внутри контура, должны иметь отступ от него не меньше 2мм. Иногда особенности макета требуют меньшего отступа, когда, например, сама наклейка очень мала — 10 и менее мм. Плоттер, в отличие от обычного резака, более точен, но все же в таких случаях лучше предупредить об этом менеджера, принимающего заказ, чтоб тот проконсультировался дизайнером и резчиком, насколько это выполнимо без погрешностей. Все, макет готов. Осталось закривить шрифты и сохранить макет как ai, eps или pdf (предпочтительнее в pdf).

МАКЕТ С ФОНОМ

Теперь усложним пример — допустим, наша наклейка с цветным фоном (рис. 3).

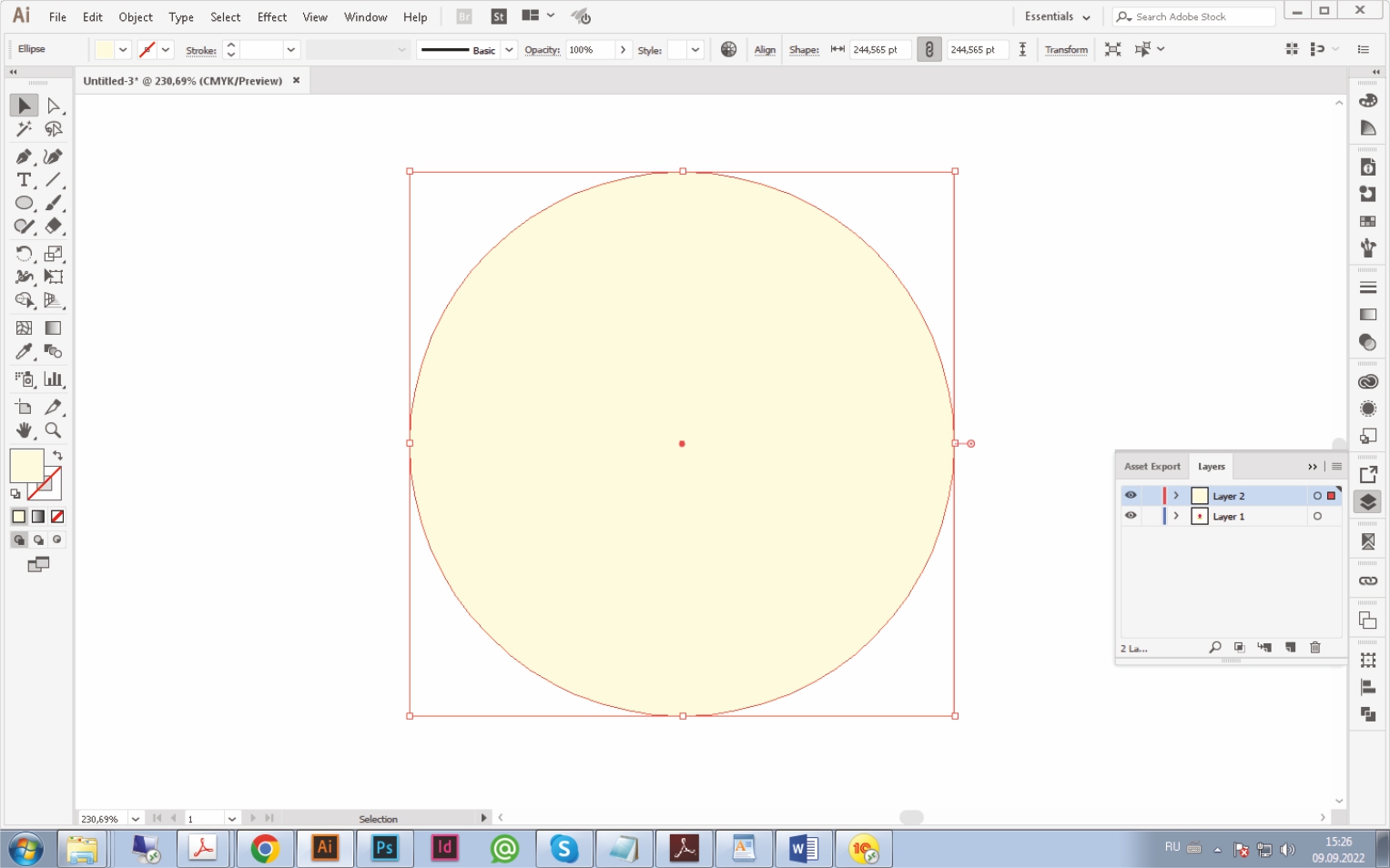

Для начала скопируем круглый фон, создадим новый слой и вставим скопированный фон на то же место командой Ctrl+F (рис. 4,5).

Теперь, выделив его, нажмем клавишу D при английской раскладке на клавиатуре (рис.6).

Круг приобрел базовые настройки (белая заливка, черный контур). Удалим заливку (рис. 7).

Таким образом, мы получили макет для печати на нижнем слое и кон-тур для плоттера на верхнем. Но, поскольку у макета есть фон, то у нас два варианта — или сделать ему отступы от контура реза не менее 2мм (рис. 8),

или наоборот, если нам не нужна белая рамка, вытянуть фон навылет за контур реза на те же 2мм (рис. 9).

КОНТУР ДЛЯ СЛОЖНОЙ ФОРМЫ

Еще усложним пример — допустим, что наша наклейка непростой формы (рис. 10)

Для начала создаем для нее контур. Выделяем, как в предыдущем случае, объект, копируем его на верхний слой и красим в базовые на-стройки, удаляя белую заливку и оставляя черный контур (рис 11).

Теперь нужно определиться, что мы хотим — отступы фона от реза или наоборот, его вылеты за рез? Допустим, что нам нужны отступы от реза. Временно отключим верхний слой с контуром, чтоб он не заслонял то, что мы делаем на нижнем, кликнув по его глазку (рис. 12).

Выделим фон объекта на нижнем слое и воспользуемся командой Object — Path — Offset Path (рис 13).

В строке Offset вводим число -2 mm (рис. 14).

Нажимаем ОК (рис. 15).

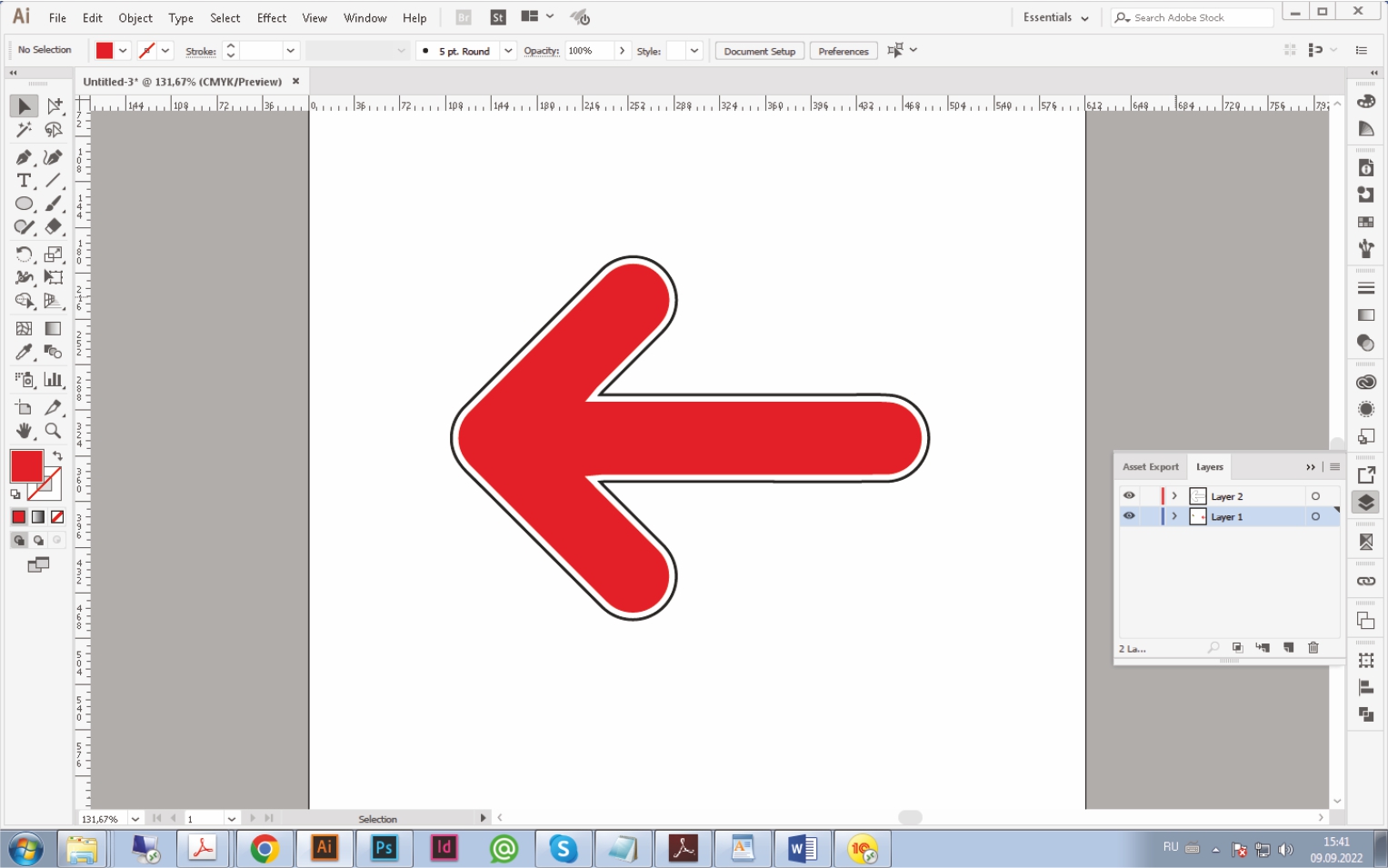

Эта команда создала новый фоновый объект, внешний контур которого равномерно отодвинут от исходного на заданную величину. Удаляем исходный фоновый объект и включаем верхний слой, вновь кликнув по его глазку (рис. 16).

Если мы, наоборот, хотим фон выпустить навылет, то делаем все то же самое, только в строке Offset вводим число 2 mm (рис. 17).

Точно также удаляем исходные объекты и включаем верхний слой (рис. 18).

БИГОВКА

Плоттер умеет не только резать, но и биговать! Эта функция незаменима, когда нужно вырезать упаковку. Ведь в таком макете есть не только внешний контур выреза, но и линии внутренней биговки. Обычно для таких изделий изготавливают специальные штампы. Но это до-вольно дорого, и если нужно всего несколько штук, то себестоимость изделий получится неоправданно высока. Тут и выручает функция биговки у плоттера. Воспользуюсь конкретным примером из практики — не так давно один из наших заказчиков решил напечатать колоду эксклюзивных игральных карт. Коробка для карт тоже по замыслу должна была быть авторской. Для основного тиража коробок изготовили штамп, но, прежде чем запускать тираж, нужно было изготовить пробный образец коробки, чтоб вложить в нее напечатанную колоду карт. Эти пробные образцы мы вырезали и сбиговали на плоттере. Контуры, которые должны биговаться, а не вырезаться, ничем не отличаются от вторых. Они должны быть также векторными контурами (Stroke). Чтоб не спутать их с контурами реза, их следует окрашивать их в разные цвета (например, контуры для реза – красный, контуры для бига – зеленый). В данном случае мы сделали схему коробки и все контуры для резки сделали красным, а для биговки — зеленым (рис. 19).

После чего переслали схему заказчику и он сделал дизайн для ко-робки, который положил на эту схему (рис. 20).

СТИКЕРПАКИ

Очень популярны сегодня наборы наклеек — стикерпаки. На одной полосе макета в этом случае располагается не одна наклейка, а комплект наклеек, порой одинаковых, но как правило, разных. Технически для стикерпака действуют все вышеизложенные правила. На выбран-ном формате страницы (А4, А5 или любой нестандартный размер) кладутся все необходимые наклейки, их печатные элементы на нижнем слое, контуры — на верхнем (рис. 21,22)

ШАБЛОНЫ ДЛЯ РАСКЛАДКИ НА ЛИСТ

Иногда заказчики просят у нас верстальный шаблон раскладки на лист для плоттера, чтоб самим расположить на нем максимальное число разных изделий. Мы идем навстречу и даем шаблон, предварительно выяснив некоторые технические моменты. Дело в том, что печататься для последующей вырезки на плоттере изделия могут на разных печатных машинах, как и вырезаться после могут на разных плоттерах (в частности, в нашей типографии две печатных машины и два плоттера). Поэтому у нас есть разные виды шаблонов. Но у всех у них есть метки для плоттера и поле для расположения изделий, за границы которого они не должны выходить (рис. 23)

Изделия необходимо располагать внутри этих границ (рис. 24)

Поля печати и поля резки для плоттера Graphtec:

Лист 470x320 (бумага-самоклейка) — поле для печати 410х280, поле для резки 390х260
Лист 485x330 (бумага-самоклейка) — поле для печати 420х290, поле для резки 400х270
Лист 450x320 (пленка) — поле для печати 390х270, поле для резки 360х250

Поля печати и поля резки для плоттера iECHO:

Лист 466x320 (бумага мелованная) — поле для печати 420х285, поле для резки 410х275
Лист 470x320 (бумага-самоклейка) — поле для печати 430х280, поле для резки 420х270
Лист 485x330 (бумага-самоклейка) — поле для печати 450х300, поле для резки 440х290
Лист 450x320 (пленка) — поле для печати 410х285, поле для резки 400х275
